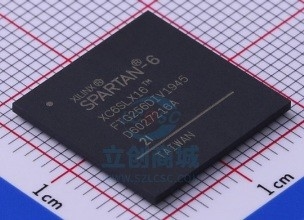

XC6SLX16-2FTG256I XILINX FPGA XC6SLX16 परिवार 9112 तर्क इकाइयाँ 14579 सेल 333MHz 1.2V 256-पिन FCBGA

सामान्य विवरण

Spartan®-6 परिवार उच्च-मात्रा वाले अनुप्रयोगों के लिए न्यूनतम कुल लागत के साथ अग्रणी सिस्टम एकीकरण क्षमताएं प्रदान करता है।तेरह सदस्यीय परिवार 3,840 से लेकर 147,443 लॉजिक सेल तक विस्तारित घनत्व प्रदान करता है, जिसमें पिछले स्पार्टन परिवारों की आधी बिजली खपत होती है, और तेज, अधिक व्यापक कनेक्टिविटी होती है।एक परिपक्व 45 एनएम लो-पावर कॉपर प्रोसेस तकनीक पर निर्मित, जो लागत, शक्ति और प्रदर्शन का इष्टतम संतुलन प्रदान करती है, स्पार्टन -6 परिवार एक नया, अधिक कुशल, दोहरे-पंजीकरण 6-इनपुट लुकअप टेबल (LUT) तर्क प्रदान करता है और अंतर्निहित सिस्टम-स्तरीय ब्लॉकों का एक समृद्ध चयन।इनमें 18 केबी (2 x 9 केबी) ब्लॉक रैम, दूसरी पीढ़ी के डीएसपी48ए1 स्लाइस, एसडीआरएएम मेमोरी कंट्रोलर, एन्हांस्ड मिक्स्ड-मोड क्लॉक मैनेजमेंट ब्लॉक, सिलेक्टियो™ टेक्नोलॉजी, पावर ऑप्टिमाइज्ड हाई-स्पीड सीरियल ट्रांसीवर ब्लॉक, पीसीआई एक्सप्रेस® संगत एंडपॉइंट ब्लॉक, उन्नत शामिल हैं। सिस्टम-स्तरीय पावर प्रबंधन मोड, कॉन्फ़िगरेशन विकल्पों का स्वतः पता लगाएं, और एईएस और डिवाइस डीएनए सुरक्षा के साथ बढ़ी हुई आईपी सुरक्षा।ये सुविधाएँ उपयोग में अभूतपूर्व आसानी के साथ कस्टम ASIC उत्पादों के लिए एक कम लागत वाला प्रोग्राम योग्य विकल्प प्रदान करती हैं।स्पार्टन-6 FPGAs उच्च-मात्रा वाले लॉजिक डिज़ाइन, उपभोक्ता-उन्मुख DSP डिज़ाइन और लागत-संवेदी एम्बेडेड अनुप्रयोगों के लिए सर्वोत्तम समाधान प्रदान करते हैं।स्पार्टन -6 एफपीजीए लक्षित डिज़ाइन प्लेटफ़ॉर्म के लिए प्रोग्राम योग्य सिलिकॉन फ़ाउंडेशन हैं जो एकीकृत सॉफ़्टवेयर और हार्डवेयर घटकों को वितरित करते हैं जो डिज़ाइनरों को उनके विकास चक्र के शुरू होते ही नवाचार पर ध्यान केंद्रित करने में सक्षम बनाते हैं।

संयमी -6 FPGA सुविधाओं का सारांश

• संयमी-6 परिवार: • संयमी-6 LX FPGA: तर्क अनुकूलित • संयमी-6 LXT FPGA: उच्च गति सीरियल कनेक्टिविटी • कम लागत के लिए डिज़ाइन किया गया • एकाधिक कुशल एकीकृत ब्लॉक • I/O मानकों का अनुकूलित चयन • कंपित पैड • उच्च -वॉल्यूम प्लास्टिक वायर-बॉन्ड पैकेज • कम स्थिर और गतिशील शक्ति • लागत और कम बिजली के लिए अनुकूलित 45 एनएम प्रक्रिया • शून्य शक्ति के लिए हाइबरनेट पावर-डाउन मोड • सस्पेंड मोड मल्टी-पिन वेक-अप, नियंत्रण वृद्धि के साथ स्थिति और कॉन्फ़िगरेशन को बनाए रखता है • लो-पावर 1.0V कोर वोल्टेज (केवल LX FPGAs, -1L केवल) • उच्च प्रदर्शन 1.2V कोर वोल्टेज (LX और LXT FPGAs, -2, -3, और -3N स्पीड ग्रेड) • बहु-वोल्टेज, बहु-मानक SelectIO™ इंटरफ़ेस बैंक • 1,080 एमबी/एस डेटा अंतरण दर प्रति अंतर I/O • चयन योग्य आउटपुट ड्राइव, प्रति पिन 24 mA तक • 3.3V से 1.2VI/O मानकों और प्रोटोकॉल • कम लागत वाली HSTL और SSTL मेमोरी इंटरफेस • हॉट स्वैप अनुपालन • सिग्नल अखंडता में सुधार के लिए एडजस्टेबल I/O स्लीव रेट्स • LX में हाई-स्पीड GTP सीरियल ट्रांसीवरटी FPGAs • 3.2 Gb/s तक • उच्च गति इंटरफेस जिनमें शामिल हैं: सीरियल ATA, Aurora, 1G ईथरनेट, PCI एक्सप्रेस, OBSAI, CPRI, EPON, GPON, डिस्प्लेपोर्ट, और XAUI • PCI एक्सप्रेस डिज़ाइन (LXT) के लिए एकीकृत समापन बिंदु ब्लॉक। • 33 मेगाहर्ट्ज, 32- और 64-बिट विनिर्देशों के साथ संगत कम लागत वाली पीसीआई® प्रौद्योगिकी समर्थन।• कुशल DSP48A1 स्लाइस • उच्च-प्रदर्शन अंकगणितीय और सिग्नल प्रोसेसिंग • तेज़ 18 x 18 गुणक और 48-बिट संचायक • पाइपलाइनिंग और कैस्केडिंग क्षमता • फ़िल्टर अनुप्रयोगों की सहायता के लिए पूर्व-योजक • एकीकृत मेमोरी नियंत्रक ब्लॉक • DDR, DDR2, DDR3, और LPDDR समर्थन • 800 Mb/s (12.8 Gb/s पीक बैंडविड्थ) तक की डेटा दरें • डिज़ाइन समय के मुद्दों को कम करने के लिए स्वतंत्र FIFO के साथ मल्टी-पोर्ट बस संरचना 6-इनपुट एलयूटी प्रदर्शन में सुधार करते हैं और शक्ति को कम करते हैं • पाइपलाइन केंद्रित अनुप्रयोगों के लिए दोहरी फ्लिप-फ्लॉप के साथ एलयूटी • ग्रैन्युलैरिटी की एक विस्तृत श्रृंखला के साथ ब्लॉक रैम • बाइट राइट सक्षम के साथ फास्ट ब्लॉक रैम • 18 केबी ब्लॉक जिन्हें वैकल्पिक रूप से दो स्वतंत्र 9 के रूप में प्रोग्राम किया जा सकता है। केबी ब्लॉक रैम • उन्नत प्रदर्शन के लिए घड़ी प्रबंधन टाइल (सीएमटी) • कम शोर, लचीली घड़ी • डिजिटल घड़ी प्रबंधक (डीसीएम) घड़ी की विषमता और कर्तव्य चक्र विकृति को खत्म करते हैं • चरण-लॉकघ कम घबराने वाली घड़ी के लिए लूप (पीएलएल) • एक साथ गुणा, भाग और चरण स्थानांतरण के साथ आवृत्ति संश्लेषण • सोलह कम तिरछी वैश्विक घड़ी नेटवर्क • सरलीकृत विन्यास, कम लागत वाले मानकों का समर्थन करता है • 2-पिन ऑटो-डिटेक्ट कॉन्फ़िगरेशन • व्यापक तीसरा -पार्टी SPI (x4 तक) और NOR फ्लैश सपोर्ट • JTAG के साथ फीचर समृद्ध Xilinx प्लेटफॉर्म फ्लैश • वॉचडॉग सुरक्षा का उपयोग करते हुए कई बिटस्ट्रीम के साथ रिमोट अपग्रेड के लिए मल्टीबूट समर्थन • डिजाइन सुरक्षा के लिए बेहतर सुरक्षा • डिजाइन प्रमाणीकरण के लिए अद्वितीय डिवाइस डीएनए पहचानकर्ता • एईएस बिटस्ट्रीम बड़े उपकरणों में एन्क्रिप्शन • उन्नत, कम लागत, माइक्रोब्लेज™ सॉफ्ट प्रोसेसर के साथ तेजी से एम्बेडेड प्रसंस्करण • उद्योग की अग्रणी आईपी और संदर्भ डिजाइन
